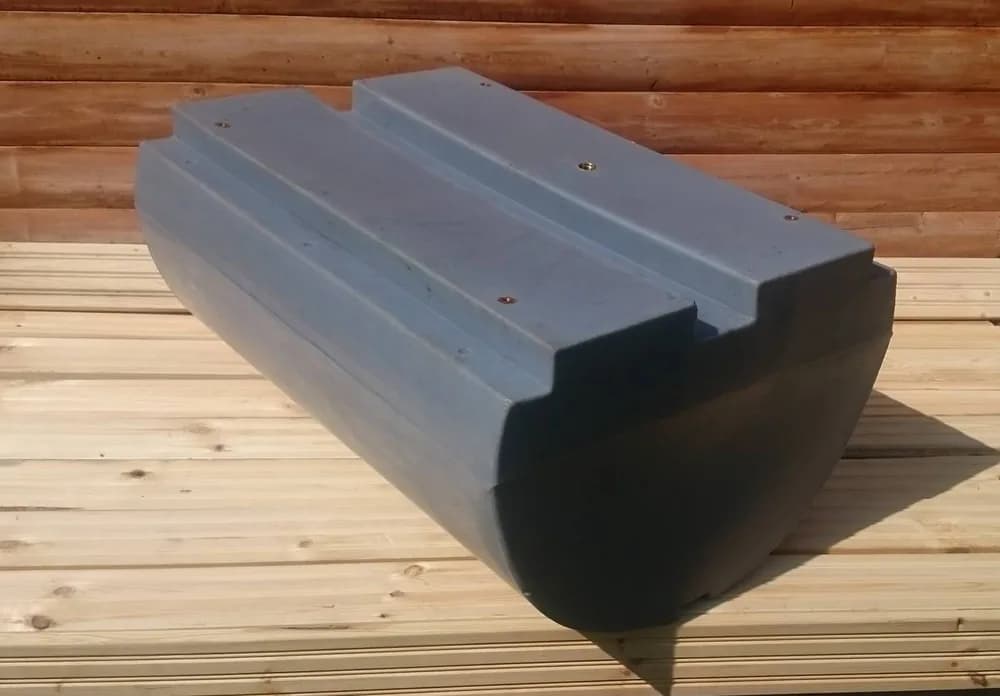

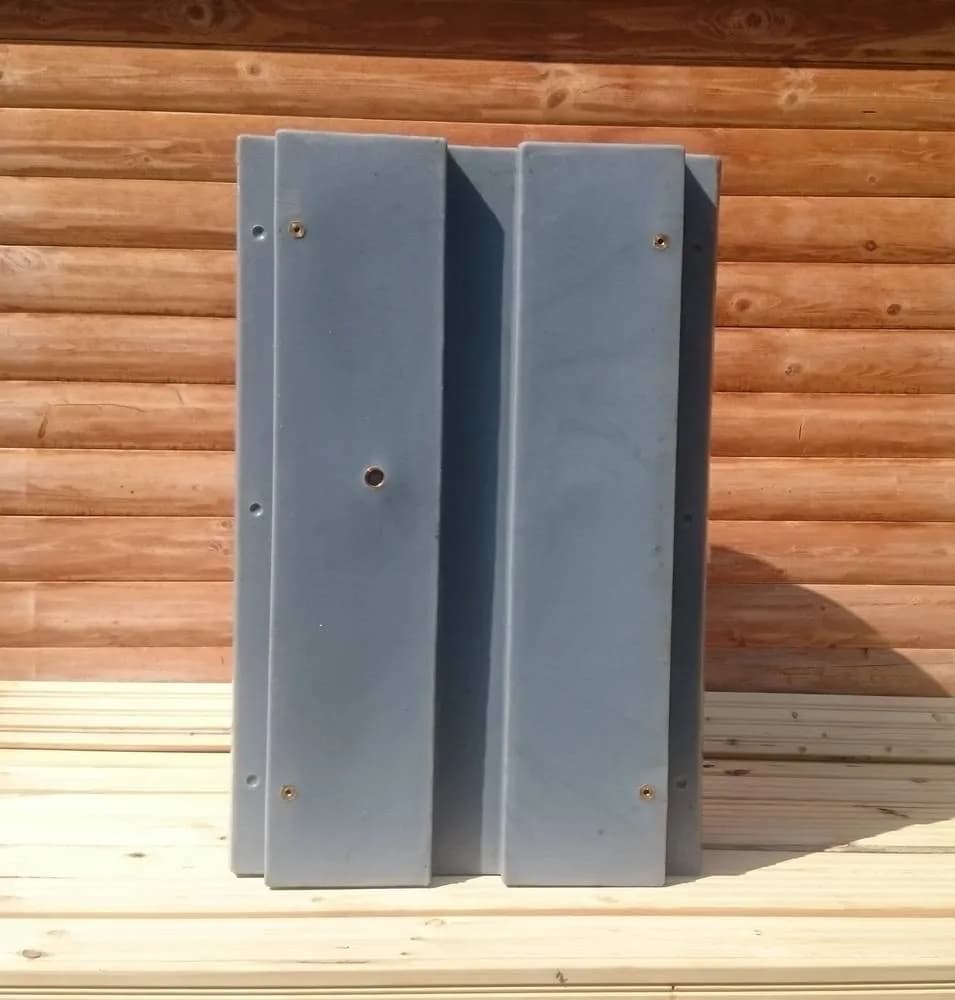

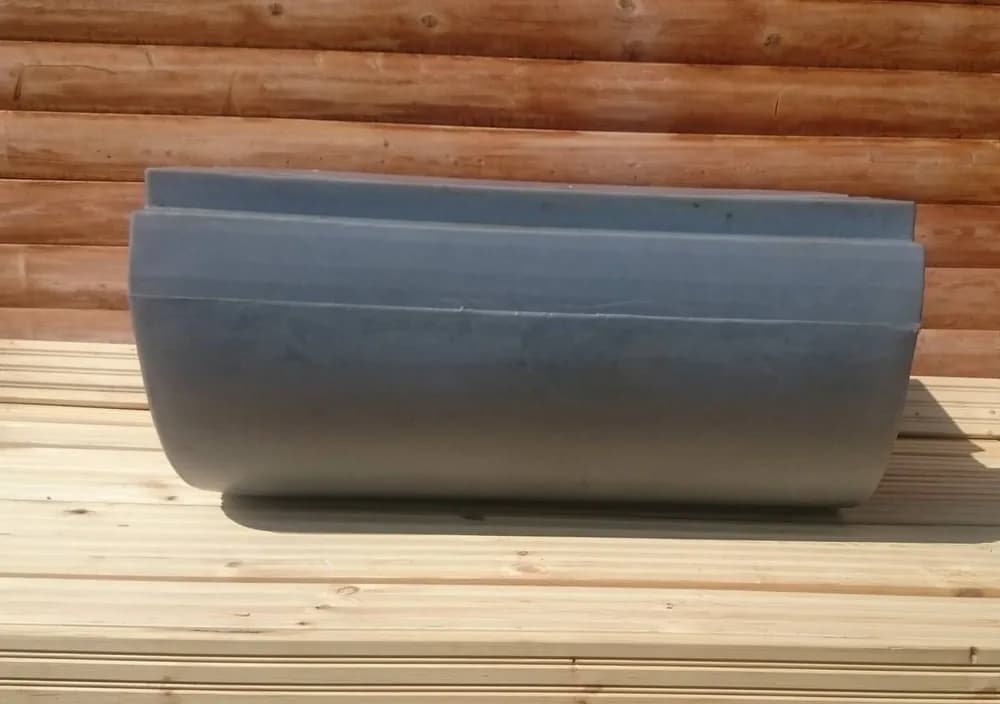

Модуль положительной плавучести М-500, 1100×750×530
Модуль положительной плавучести М-500 размером 1100×750×530 мм — пластиковый понтон весом 20–22 кг. Обеспечивает грузоподъёмность до 250 кг. Крепится к деревянной или металлической раме. Подходит для строительства причалов, пирсов, плавучих платформ и зон отдыха на воде.
- Рабочая температураот –50С до +50С
- ЗимовкаНе вмерзает в лед
- Плавучестьдо 376 кг/м2
Часто применяется: Плавучие причалы, пирсы, понтонные платформы, переправы и зоны отдыха на воде
Описание модуля Модуль положительной плавучести М-500, 1100×750×530
Модуль положительной плавучести М-500 — это герметичная ёмкость из толстостенного полиэтилена, предназначенная для создания плавучих сооружений на водоёмах любого типа. Модуль применяется для строительства причалов, пирсов, плавучих мостков, лодочных станций и прогулочных зон на воде.
Конструктивные особенности
Корпус модуля изготовлен из линейного полиэтилена низкой плотности (LLDPE) методом ротационного формования. Материал устойчив к ультрафиолетовому излучению, солёной воде, коррозии и перепадам температур, что обеспечивает долгий срок службы даже при интенсивной эксплуатации . Герметичная конструкция корпуса предотвращает попадание воды внутрь, сохраняя стабильную плавучесть .
Габаритные размеры модуля составляют 1100×750×530 мм. Вес — 20–22 кг в зависимости от модификации. Грузоподъёмность достигает 250 кг .
Способ монтажа
Модули положительной плавучести М-500 не соединяются между собой напрямую. Крепление выполняется к деревянной или металлической раме, которая служит несущей основой всей плавучей конструкции. Рама обеспечивает жёсткость и равномерное распределение нагрузки между модулями.
Область применения
Модуль М-500 подходит для создания как временных, так и постоянных плавучих сооружений: причалов для маломерных судов, плавучих платформ, рыболовных мостков, а также защитных барьеров на воде . Оптимальное соотношение габаритов и грузоподъёмности делает его универсальным решением для большинства задач.
Этот модуль можно купить в компании «Пермские плавучие системы». Доставка осуществляется по всей России. Также доступен заказ монтажа под ключ.
Характеристики модуля Модуль положительной плавучести М-500, 1100×750×530
- Габариты (Д × Ш × В)
- 1 100 × 750 × 530 мм
- Плавучесть (водоизмещение)
- 350 кг
- Материал
- Полиэтилен LLDPE
- Технология изготовления
- Метод ротационного формования
- УФ-стойкость
- Стойкий
- Доступные цвета
- Синий, Черный
- Гарантия
- 5 лет
- Склад отгрузки
- Склад в Перми, Со склада производителя
- Вес
- 22 кг
- Грузоподъёмность 1 модуля
- 175 кг
- Толщина стенки
- 8-10 мм мм
- Поверхность настила
- На выбор пользователя: деревянный настил, металлический, дпк - изготваливаются отдельно
- Стойкость к средам
- Мало подвержены влиянию агрессивной среды: химически активным веществам, морской воде, ультрафиолетовым лучам
- Срок службы
- 50 лет
- Особенности
- Бесшовная технология; устойчивость к УФ-излучению и ударам; рабочие температуры от −50 до +50 °C; закладные элементы под болт М10 или шпильки.
Допустимая нагрузка зависит от схемы сборки, распределения веса, волнения и условий эксплуатации. Перед заказом согласуем расчет конструкции.
Для модуля Модуль положительной плавучести М-500, 1100×750×530 подойдут:
Информация в процессе заполнения
Типовые схемы якорения и раскрепления для Модуль положительной плавучести М-500, 1100×750×530
Внимание: здесь даны рекомендации. Схемы якорения и раскрепления подбираются индивидуально под глубину, колебания уровня воды, ветро-волновые нагрузки и другие факторы.
Схема 1: Донное якорение на цепях (мертвяки)
Бетонные гравитационные якоря (от 250 до 1000 кг) укладываются на дно с перекрестным натяжением оцинкованных цепей 13–16 мм. Идеально для глубин более 2.5 м и значительных сезонных перепадов воды.
Схема 2: Свайное направляющее раскрепление
Стальные винтовые сваи Ø89–159 мм закручиваются в грунт дна. Модули фиксируются через специальные скользящие хомуты/муфты, свободно перемещаясь вверх-вниз при смене уровня воды.
Схема 3: Береговой упор с шарнирным трапом
Береговой трап с поворотными шарнирами компенсирует вертикальные колебания пирса, удерживая его на заданном удалении от кромки берега.
Схема 4: Диагональные тросовые растяжки
Экономичное решение для тихих закрытых водоемов и дачных прудов с фиксацией на береговые анкерные колья.
Нужен индивидуальный расчет якорения под ваш водоем?
Инженер рассчитает массу якорей и длину цепей с учетом течения и глубин.
Эксплуатация и зимовка

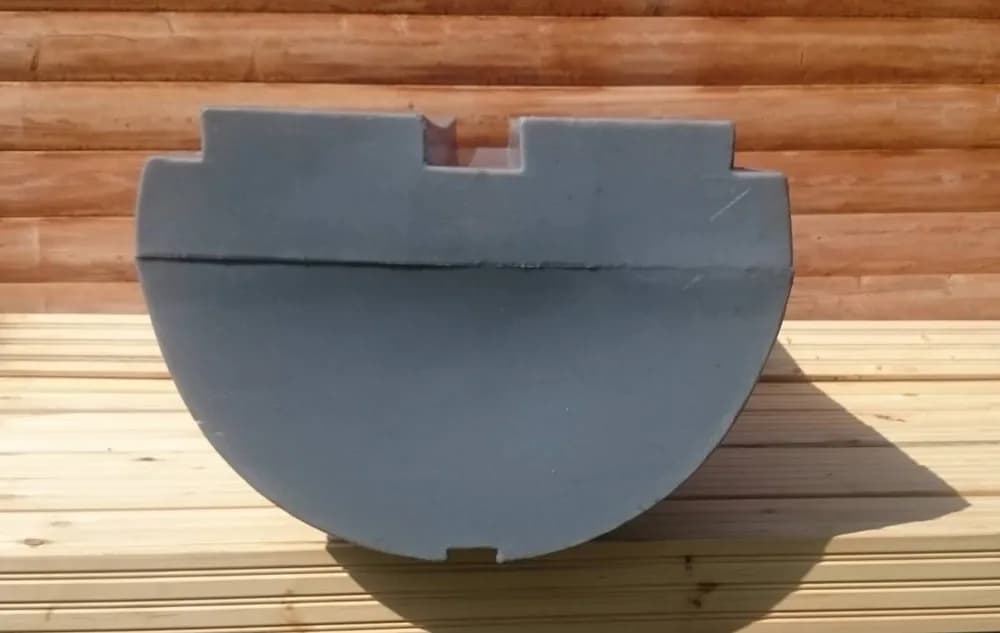

Модули имеют коническую форму боковых граней. При замерзании водоема расширяющийся лед выталкивает понтон вверх без сдавливания и разрывов. Не требуют подъема на сушу и консервации.
Коническая геометрия
Грани модулей имеют легкий уклон внутрь. При расширении лед скользит по гладкому полимеру и выталкивает конструкцию вверх.
Эластичность ПНД при -50°C
Полиэтилен высокой плотности сохраняет ударную вязкость и не становится хрупким даже в условиях суровой уральской и сибирской зимы.
Экономия на консервации
Вам не нужно нанимать спецтехнику и бригаду для ежегодного подъема пирса на сушу и повторного монтажа весной.
Как подобрать количество модулей
На количество и вид/тип модулей влияет не только размер и конфигурация объекта, но и назначение конструкции, предполагаемой нагрузки, характера акватории и сценариев использования объекта
- Определяем размеры и назначение конструкции
- Учитываем нагрузку, берег и условия акватории
- Подбираем модули, крепеж и способ фиксации
